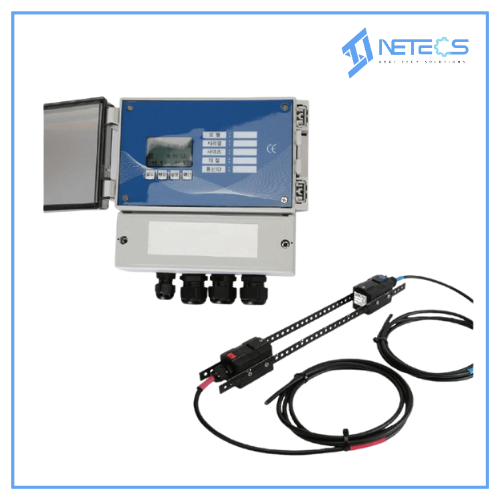

Đồng hồ đo lưu lượng Wise U100

Giới thiệu về đồng hồ đo lưu lượng Wise U100

Wise Control Inc là thương hiệu Hàn Quốc chuyên sản xuất thiết bị đo lường và kiểm soát áp suất, nhiệt độ, lưu lượng cho các ngành công nghiệp. Với hơn 50 năm kinh nghiệm, Wise đã xây dựng danh tiếng trên toàn cầu nhờ chất lượng sản phẩm ổn định và độ chính xác cao trong môi trường vận hành khắc nghiệt.

Trong danh mục sản phẩm đo lưu lượng, Wise U100 là dòng đồng hồ đo lưu lượng siêu âm clamp-on được thiết kế cho nhu cầu đo lưu lượng chất lỏng mà không cần cắt hay khoan đường ống. Công nghệ này đặc biệt phù hợp với các nhà máy cần giám sát dòng chảy mà không ảnh hưởng đến kết cấu hoặc áp suất hệ thống.

Wise U100 hoạt động dựa trên nguyên lý siêu âm thời gian chuyển tiếp (transit-time). Hai cảm biến siêu âm được kẹp bên ngoài thành ống, phát và nhận tín hiệu sóng siêu âm để tính toán tốc độ dòng chảy bên trong. Nhờ vậy, thiết bị không tiếp xúc trực tiếp với môi chất, tránh hoàn toàn nguy cơ ăn mòn, nhiễm bẩn hoặc tụt áp suất.

Lợi thế lớn nhất của công nghệ đo lưu lượng không xâm nhập là tính linh hoạt và an toàn khi lắp đặt. Thiết bị có thể được triển khai trên nhiều kích thước ống khác nhau, từ DN15 đến DN6000, chỉ cần đảm bảo chất lượng mặt ngoài ống đạt yêu cầu. Đồng thời, việc bảo trì đơn giản vì không có bộ phận tiếp xúc trực tiếp với chất lỏng, tiết kiệm chi phí và thời gian so với các loại lưu lượng kế truyền thống.

Với những đặc điểm trên, đồng hồ đo lưu lượng Wise U100 là lựa chọn lý tưởng cho các ngành xử lý nước, hóa chất, HVAC và bất kỳ hệ thống nào cần đo lưu lượng chính xác mà không làm gián đoạn quy trình vận hành.

Nguyên lý hoạt động của đồng hồ đo lưu lượng siêu âm Wise U100

Wise U100 sử dụng nguyên lý Transit-Time siêu âm, hay còn gọi là thời gian truyền siêu âm. Hai cảm biến siêu âm được kẹp bên ngoài thành ống. Sóng siêu âm được phát theo cả hai chiều xuôi và ngược với hướng dòng chảy. Khi chất lỏng di chuyển, thời gian truyền của sóng siêu âm theo chiều dòng chảy sẽ nhanh hơn so với ngược chiều. Đồng hồ đo lưu lượng Wise U100 tính toán độ chênh lệch thời gian này để xác định vận tốc dòng chảy, từ đó suy ra lưu lượng.

Ưu điểm lớn nhất của nguyên lý Transit-Time là độ chính xác cao với chất lỏng sạch, ít bọt khí hoặc cặn. Đồng hồ đo lưu lượng Wise U100 đạt độ chính xác ±1% và độ lặp lại ±0.25%, đáp ứng tốt yêu cầu đo lường trong môi trường công nghiệp.

So với các công nghệ khác:

·       Đồng hồ điện từ cần chất lỏng có độ dẫn điện nhất định và phải lắp đặt cắt ống, khó áp dụng cho các hệ thống cần giữ nguyên ống.

·       Đồng hồ cơ học như turbine hay cánh quạt có bộ phận tiếp xúc trực tiếp với chất lỏng, dễ bị mài mòn, nghẽn hoặc ảnh hưởng bởi chất lỏng có cặn.

Với thiết kế clamp-on, Wise U100 cho phép lắp đặt hoàn toàn bên ngoài ống mà không cần khoan cắt hay làm gián đoạn dòng chảy. Đây là lựa chọn tối ưu cho các hệ thống:

·       Cần giám sát lưu lượng mà không thể dừng máy.

·       Đường ống có kích thước lớn hoặc dạng đặc biệt.

·       Ứng dụng trong xử lý nước, HVAC, hóa chất lỏng không lắng cặn.

Công nghệ siêu âm clamp-on như Wise U100 đặc biệt phù hợp khi doanh nghiệp cần giải pháp đo lưu lượng linh hoạt, dễ lắp đặt, bảo trì thấp mà vẫn đảm bảo độ chính xác cao trong đo lường công nghiệp.

Thông số kỹ thuật chi tiết đồng hồ đo lưu lượng Wise U100

Dải lưu lượng và kích thước ống
 Đồng hồ đo lưu lượng Wise U100 hỗ trợ dải lưu lượng từ 0.2 m/s đến 15 m/s, đáp ứng các ứng dụng từ lưu lượng thấp đến cao. Thiết bị có thể lắp trên các đường ống kích thước từ DN15 đến DN6000, phù hợp cho cả ống nhỏ và các đường ống lớn trong công nghiệp.

Độ chính xác, độ lặp lại, độ tuyến tính
 Wise U100 đạt độ chính xác ±1% với dòng chảy ≥ 0.3 m/s. Độ tuyến tính sai số chỉ ±0.1%, đảm bảo tín hiệu đo ổn định trên toàn dải đo. Độ lặp lại ±0.25%, phù hợp cho các hệ thống yêu cầu giám sát lưu lượng liên tục và chính xác cao.

Dải nhiệt độ chất lỏng và môi trường lắp đặt
 Thiết bị hoạt động với chất lỏng trong dải nhiệt độ −40°C đến +160°C, linh hoạt trong các ứng dụng nước, hóa chất, dầu và nhiều môi chất công nghiệp khác. Cảm biến có thể lắp đặt ngoài trời nhờ thiết kế chống chịu thời tiết, không bị ảnh hưởng bởi nhiệt độ môi trường.

Giao tiếp tín hiệu
 Wise U100 hỗ trợ đa dạng giao thức truyền thông:

·       Analog 4-20mA cho kết nối hệ thống điều khiển DCS, PLC.

·       RS-485 Modbus phục vụ truyền thông công nghiệp chuẩn.

·       Ngõ xung (Pulse output) để đo lưu lượng tức thời hoặc tổng lưu lượng theo yêu cầu.

Nguồn cấp điện
 Thiết bị vận hành với điện áp rộng:

·       AC 85V đến 260V

·       DC 24V
 Tiêu thụ công suất thấp, dưới 15W, tiết kiệm năng lượng cho hệ thống.

Cấp bảo vệ và vật liệu chế tạo
 Wise U100 đạt chuẩn IP65, chống bụi và chống nước hiệu quả, đảm bảo độ bền cao trong môi trường công nghiệp. Vỏ thiết bị chế tạo từ vật liệu bền bỉ, chống ăn mòn, phù hợp cho lắp đặt lâu dài ngoài trời hoặc trong nhà máy sản xuất.

Ưu điểm nổi bật của đồng hồ đo lưu lượng Wise U100

Không cần cắt ống, không ngừng dòng chảy khi lắp đặt
 Wise U100 là đồng hồ đo lưu lượng siêu âm dạng clamp-on, cảm biến được kẹp ngoài thành ống. Quá trình lắp đặt hoàn toàn không yêu cầu cắt, khoan hoặc can thiệp vào hệ thống đường ống. Điều này giúp doanh nghiệp đo kiểm lưu lượng mà không làm gián đoạn sản xuất hay dòng chảy trong hệ thống.

Linh hoạt trên nhiều loại ống, từ DN15 tới DN6000
 Thiết bị hỗ trợ đo lưu lượng cho các loại ống có đường kính từ DN15 đến DN6000. Từ các đường ống nhỏ trong hệ thống xử lý nước đến các tuyến ống cỡ lớn trong nhà máy, Wise U100 đều đáp ứng tốt với các phụ kiện cảm biến phù hợp.

Độ chính xác ±1%, độ lặp lại ±0.25%
 Đồng hồ đo lưu lượng Wise U100 đạt độ chính xác ±1% và độ lặp lại ±0.25%, đảm bảo kết quả đo tin cậy ngay cả với các hệ thống yêu cầu giám sát nghiêm ngặt. Thiết bị duy trì độ tuyến tính cao trên toàn dải đo, giảm thiểu sai số và biến động khi vận hành.

Bảo trì thấp, tuổi thọ thiết bị cao
 Với thiết kế không xâm nhập, Wise U100 không bị ảnh hưởng bởi chất lượng chất lỏng, cặn bẩn hay ăn mòn. Việc không tiếp xúc trực tiếp với môi chất giúp giảm thiểu hư hỏng và hạn chế tối đa chi phí bảo trì định kỳ, đồng thời kéo dài tuổi thọ sử dụng của thiết bị.

Dễ cấu hình với bàn phím và màn hình LCD
 Thiết bị được trang bị màn hình LCD hiển thị rõ ràng các thông số lưu lượng, vận tốc dòng chảy, tổng lưu lượng... Người dùng có thể dễ dàng cài đặt và hiệu chỉnh thông số trực tiếp thông qua bàn phím tích hợp trên thân máy, không cần thêm thiết bị hỗ trợ bên ngoài.

Với những ưu điểm trên, đồng hồ đo lưu lượng Wise U100 là lựa chọn lý tưởng cho các hệ thống công nghiệp hiện đại cần giải pháp đo lưu lượng chính xác, linh hoạt và tối ưu chi phí vận hành.

So sánh Wise U100 với các loại đồng hồ đo lưu lượng khác

So với đồng hồ điện từ
 Wise U100 sử dụng công nghệ siêu âm clamp-on, hoàn toàn không tiếp xúc với chất lỏng. Trong khi đó, đồng hồ điện từ yêu cầu chất lỏng phải có độ dẫn điện nhất định, thường từ 5 μS/cm trở lên.

·       Ưu điểm của Wise U100: không giới hạn bởi tính dẫn điện của môi chất, lắp đặt không cần cắt ống, không gián đoạn quy trình.

·       Nhược điểm so với điện từ: với chất lỏng có nhiều bọt khí, độ chính xác của U100 có thể thấp hơn điện từ.

So với đồng hồ cơ học
 Đồng hồ cơ học như turbine hoặc cánh quạt cần dòng chảy tác động trực tiếp lên bộ phận chuyển động. Điều này dễ gây mài mòn, nghẽn khi chất lỏng có cặn hoặc tạp chất.
 Wise U100 không có bộ phận chuyển động, đo lưu lượng bằng sóng siêu âm, nhờ đó:

·       Độ chính xác duy trì ổn định lâu dài, đạt ±1%.

·       Độ lặp lại cao ±0.25%, không bị ảnh hưởng bởi hao mòn cơ học.

·       Không cần bảo trì thường xuyên như đồng hồ cơ.

Khi nào nên chọn Wise U100 thay vì các công nghệ khác

·       Khi cần đo lưu lượng mà không muốn dừng hệ thống hoặc không thể cắt ống.

·       Khi chất lỏng không dẫn điện hoặc yêu cầu vệ sinh nghiêm ngặt, không để thiết bị tiếp xúc với lưu chất.

·       Khi cần đo trên các đường ống kích thước lớn, từ DN15 đến DN6000.

·       Khi môi chất có nguy cơ ăn mòn hoặc chứa tạp chất gây hại cho đồng hồ cơ học.

Đồng hồ đo lưu lượng Wise U100 là lựa chọn lý tưởng cho các hệ thống cần sự linh hoạt, lắp đặt nhanh, chính xác cao và tối ưu chi phí bảo trì.

Lưu ý khi lựa chọn và lắp đặt đồng hồ đo lưu lượng Wise U100

Xác định kích thước ống, loại chất lỏng, nhiệt độ
 Trước khi chọn đồng hồ đo lưu lượng Wise U100, cần xác định rõ đường kính ống thực tế trong hệ thống. Wise U100 hỗ trợ từ DN15 đến DN6000, do đó việc chọn đúng bộ cảm biến phù hợp với kích thước ống là bắt buộc để đảm bảo độ chính xác.
 Ngoài ra, phải kiểm tra đặc tính chất lỏng: độ nhớt, độ dẫn âm, thành phần tạp chất, bọt khí. Thiết bị hoạt động tốt nhất với chất lỏng đồng nhất, ít cặn và bọt khí thấp. Nhiệt độ chất lỏng cũng cần được xác định rõ, U100 cho phép đo trong khoảng từ -40°C đến +160°C.

Vị trí lắp cảm biến trên ống để đảm bảo tín hiệu ổn định
 Cảm biến siêu âm của Wise U100 cần được lắp đặt ở đoạn ống thẳng, tối thiểu 10D trước và 5D sau cảm biến (với D là đường kính ống). Điều này giúp sóng siêu âm không bị nhiễu do dòng chảy rối sau van, co, hoặc bơm.
 Lắp cảm biến đúng chiều quy định, đảm bảo tiếp xúc chắc chắn giữa cảm biến và thành ống để duy trì tín hiệu siêu âm ổn định và chính xác.

Hướng dẫn cơ bản về hiệu chuẩn và bảo trì
 Wise U100 cần được hiệu chuẩn lần đầu khi lắp đặt để thiết bị đồng bộ với kích thước và vật liệu ống. Quá trình hiệu chuẩn có thể thực hiện trực tiếp trên thiết bị qua bàn phím và màn hình LCD.
 Về bảo trì, thiết bị không tiếp xúc trực tiếp với chất lỏng nên không cần vệ sinh thường xuyên. Tuy nhiên, cần định kỳ kiểm tra điểm lắp cảm biến, vệ sinh bề mặt ống ngoài và kiểm tra độ bám của cảm biến để duy trì độ chính xác trong suốt quá trình vận hành.
 Định kỳ kiểm tra lại tín hiệu đo và so sánh với giá trị thực tế cũng là cách đảm bảo hệ thống vận hành ổn định lâu dài.

Liên hệ tư vấn và báo giá chính hãng

Liên hệ ngay với chúng tôi để được tư vấn lựa chọn đồng hồ đo lưu lượng Wise U100 phù hợp với từng ứng dụng và hệ thống thực tế.

Chúng tôi cung cấp sản phẩm chính hãng Wise Control, đầy đủ chứng chỉ chất lượng và xuất xứ rõ ràng. Cam kết hỗ trợ kỹ thuật chi tiết từ khâu lắp đặt, hiệu chuẩn đến cấu hình thiết bị theo yêu cầu của khách hàng.
