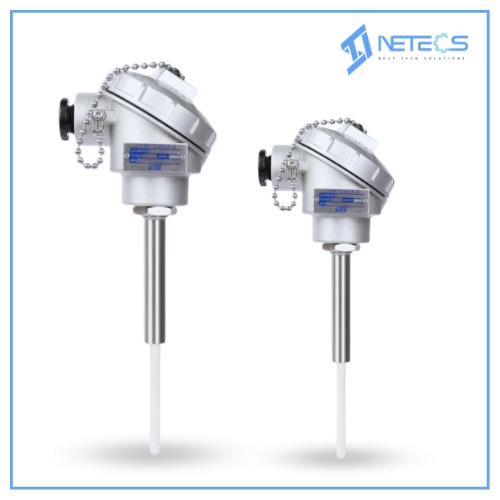

Cảm biến nhiệt độ Wise T700 / T710

1. Giới thiệu tổng quan

Cảm biến nhiệt độ Wise T700 là thiết bị truyền tín hiệu nhiệt độ tích hợp, thiết kế chuyên biệt cho môi trường công nghiệp khắc nghiệt và có yêu cầu chống cháy nổ. Thiết bị cho phép chuyển đổi tín hiệu từ cảm biến RTD hoặc thermocouple sang dạng 4~20mA tuyến tính, giúp truyền dữ liệu ổn định về hệ thống điều khiển như PLC, DCS, SCADA. Với khả năng hiển thị nhiệt độ tại chỗ và cấu trúc vỏ đạt chuẩn Ex d IIC T6 (IP65), T700 mang đến giải pháp đo – truyền nhiệt độ đáng tin cậy cho các hệ thống tự động hóa trong công nghiệp hóa chất, dầu khí và nhiệt điện.

2. Nguyên lý hoạt động & đầu vào hỗ trợ

Cảm biến nhiệt độ Wise T700 hoạt động như một bộ chuyển đổi tín hiệu (transmitter), nhận tín hiệu đầu vào từ các cảm biến nhiệt độ như RTD PT100 hoặc thermocouple và xuất ra tín hiệu dòng điện 4~20mA tuyến tính. Tín hiệu này giúp truyền dữ liệu đo nhiệt độ ổn định đến các thiết bị điều khiển trung tâm như PLC, DCS, SCADA qua khoảng cách xa mà không bị suy hao hay nhiễu điện từ – vốn là hạn chế phổ biến khi dùng tín hiệu thô.

Đầu vào hỗ trợ:

·       RTD (PT100 ohm – JIS C1604): Hỗ trợ ở cả T700 và T710, phổ biến trong môi trường nhiệt độ trung bình và yêu cầu độ chính xác cao.

·       Thermocouple (chỉ có ở T700):

o   Các loại hỗ trợ: B, E, J, K, N, R, S, T

o   Cho phép ứng dụng linh hoạt ở cả nhiệt độ thấp, trung bình và cao, tùy vào loại dây nhiệt điện sử dụng.

Lợi ích của việc tích hợp transmitter:

·       Kháng nhiễu tốt hơn khi truyền tín hiệu trong môi trường có thiết bị công suất lớn.

·       Tiết kiệm dây dẫn khi sử dụng hệ thống 2-wire.

·       Hiệu chỉnh dễ dàng tại hiện trường nhờ bộ chiết áp điều chỉnh zero và span tích hợp.

3. Đặc điểm kỹ thuật nổi bật

Cảm biến nhiệt độ Wise T700 không chỉ đóng vai trò như một transmitter tín hiệu, mà còn sở hữu nhiều tính năng kỹ thuật nổi bật, phù hợp cho các ứng dụng đo lường chính xác và an toàn trong môi trường công nghiệp khắc nghiệt:

Dải đo rộng và độ chính xác cao

·       Hỗ trợ đo trong dải từ -50°C đến +500°C, đáp ứng yêu cầu giám sát từ kho lạnh đến lò nhiệt công nghiệp.

·       Độ chính xác ±0.2% FSO, độ lặp lại tốt, cho phép kiểm soát nhiệt độ chặt chẽ trong dây chuyền sản xuất.

·       Tốc độ phản hồi nhanh (≤ 500ms), hỗ trợ giám sát các quá trình nhiệt biến đổi liên tục.

Tín hiệu đầu ra mạnh mẽ và ổn định

·       4~20mA (2-wire loop-powered) – chuẩn công nghiệp, truyền tín hiệu đi xa, ổn định trong môi trường có nhiễu điện từ.

·       Tùy chọn xuất tín hiệu 1~5V DC, 3 hoặc 4-wire (chỉ có ở T700).

·       Chống ảnh hưởng của nguồn cấp: 0.01% FSO/V, đảm bảo độ ổn định khi nguồn dao động.

 Hiển thị số tại chỗ

·       Trang bị màn hình LED 4 chữ số, giúp đọc trực tiếp giá trị nhiệt độ mà không cần thiết bị phụ trợ.

·       Hiển thị rõ ràng ngay cả trong điều kiện ánh sáng hạn chế.

Độ bền cao và chống cháy nổ

·       Chứng nhận chống cháy nổ Ex d IIC T6 (IP65), phù hợp cho khu vực nguy hiểm như nhà máy hóa dầu, xử lý khí, xăng dầu.

·       Vỏ làm từ nhôm đúc ALDC (chuẩn) hoặc tùy chọn thép không gỉ, chống bụi, chống ẩm hiệu quả.

Dễ dàng hiệu chuẩn và bảo trì

·       Tích hợp chiết áp điều chỉnh Zero & Span, giúp hiệu chuẩn tại hiện trường mà không cần thiết bị hiệu chuẩn chuyên dụng.

·       Hệ thống kết nối dây gọn, dễ thao tác trong không gian hẹp hoặc trên cao.

4. Phân biệt T700 và T710

Dòng thiết bị truyền tín hiệu nhiệt độ của Wise được chia thành hai model chính: T700 và T710, mỗi loại phù hợp với từng mục đích sử dụng và điều kiện lắp đặt khác nhau.

T700 – Dạng tiêu chuẩn

·       Hỗ trợ cả RTD và thermocouple (loại B, E, J, K, N, R, S, T)

·       Có thể lựa chọn nhiều loại đầu ra: 4~20mA (2-wire), 1~5V (3 hoặc 4-wire)

·       Thiết kế đầu lớn, dễ thao tác, dễ đấu nối dây

·       Tùy chọn hiển thị số trên thiết bị (LED 4 chữ số)

·       Thích hợp cho không gian rộng, khu vực đo chính yếu trong hệ thống

T710 – Dạng mini (miniature)

·       Chỉ hỗ trợ RTD PT100

·       Đầu nhỏ gọn, phù hợp không gian hẹp hoặc các vị trí lắp đặt giới hạn

·       Vẫn tích hợp sẵn hiển thị LED, đảm bảo quan sát giá trị tại chỗ

·       Giữ nguyên khả năng truyền tín hiệu 4~20mA, chống nhiễu, chống rung

So sánh nhanh

5. Ứng dụng thực tế

Cảm biến nhiệt độ Wise T700 được thiết kế để hoạt động ổn định trong các môi trường công nghiệp có điều kiện khắc nghiệt và yêu cầu cao về độ chính xác trong giám sát nhiệt độ. Thiết bị đặc biệt phù hợp với các hệ thống cần truyền tín hiệu đi xa, nơi tín hiệu thô từ RTD hoặc thermocouple không đảm bảo độ ổn định.

Nhà máy hóa chất và lọc dầu

T700 thường được sử dụng để đo và truyền tín hiệu nhiệt độ từ các vị trí nguy hiểm như đường ống phản ứng, bồn chứa dung môi, hoặc các khu vực có khí dễ cháy. Vỏ chống cháy nổ đạt chuẩn Ex d IIC T6 cho phép lắp đặt an toàn ngay trong vùng nguy hiểm.

Nhà máy nhiệt điện và lò hơi

Trong các hệ thống nồi hơi, đường ống cấp nhiệt, hoặc các vùng đốt nhiên liệu, T700 giúp truyền tín hiệu đo nhiệt về phòng điều khiển trung tâm một cách ổn định, không bị ảnh hưởng bởi nhiễu từ các thiết bị công suất lớn.

Hệ thống tự động hóa nhà máy

Kết hợp cùng PLC, DCS hoặc SCADA, T700 đóng vai trò trung gian giữa cảm biến nhiệt độ thực tế và hệ thống điều khiển. Nó giúp đảm bảo tín hiệu đầu vào của bộ điều khiển luôn đúng và có khả năng hiển thị trực tiếp tại hiện trường.

Ứng dụng trong trạm bơm, thủy lực và khí nén

T700 phù hợp cho việc giám sát nhiệt độ trong các hệ thống có không gian hạn chế nhưng yêu cầu độ ổn định và độ chính xác cao. Với thiết kế nhỏ gọn, T710 cũng là lựa chọn lý tưởng trong các hệ thống thủy lực phân tán hoặc trong các tủ thiết bị điện.

6. Kết nối & lắp đặt linh hoạt

Cảm biến nhiệt độ Wise T700 được thiết kế để dễ dàng tích hợp vào nhiều loại hệ thống nhờ hỗ trợ đa dạng các phương thức kết nối và kiểu lắp đặt. Điều này giúp tối ưu hóa thời gian thi công và giảm chi phí chuyển đổi khi thay thế thiết bị hiện hữu.

Kết nối cơ khí

·       Ren tiêu chuẩn PT1/2 inch (Male thread): phù hợp với phần lớn các loại thermowell hoặc ống ren trong hệ thống hiện tại.

·       Mặt bích (flange mounted): hỗ trợ các chuẩn mặt bích như DIN, JIS hoặc ANSI theo yêu cầu đặt hàng. Thích hợp cho các vị trí yêu cầu độ kín cao hoặc thường xuyên tháo lắp.

Kết nối điện

·       Sử dụng kỹ thuật 2-wire tiêu chuẩn công nghiệp, vừa cấp nguồn vừa truyền tín hiệu trên cùng một cặp dây, giúp đơn giản hóa việc đi dây.

·       Tùy chọn 3-wire hoặc 4-wire (chỉ áp dụng với T700 khi dùng ngõ ra dạng điện áp 1~5V DC).

Gắn phụ kiện và bảo vệ

·       T700 và T710 đều có thể gắn thermowell bảo vệ, bảo đảm cảm biến không tiếp xúc trực tiếp với môi chất trong môi trường áp suất cao hoặc ăn mòn.

·       Có tùy chọn chân đế gắn ống phi 2 inch, thuận tiện khi lắp cảm biến lên khung thép, trụ đỡ hoặc vách thiết bị.

Hiệu chuẩn và bảo trì

·       Tích hợp sẵn chiết áp chỉnh Zero và Span ngay bên trong đầu transmitter, cho phép kỹ sư hiệu chuẩn tại chỗ mà không cần tháo thiết bị khỏi hệ thống.

·       Cấu trúc đấu dây rõ ràng, dễ thay thế hoặc bảo trì sau nhiều năm vận hành.

7. Lý do nên chọn cảm biến nhiệt độ Wise T700

Trong các hệ thống công nghiệp hiện đại, việc lựa chọn đúng loại cảm biến không chỉ ảnh hưởng đến độ chính xác của phép đo mà còn tác động đến độ ổn định toàn bộ quá trình điều khiển. Wise T700 là một trong những lựa chọn được đánh giá cao nhờ những ưu điểm sau:

Tích hợp đo và truyền tín hiệu trong một thiết bị

T700 không chỉ đo nhiệt độ mà còn tích hợp chức năng chuyển đổi tín hiệu từ RTD hoặc thermocouple sang tín hiệu dòng điện 420mA hoặc điện áp 15V. Điều này giúp loại bỏ nhu cầu lắp thêm bộ chuyển đổi bên ngoài, tiết kiệm không gian và chi phí đầu tư.

Khả năng hoạt động ổn định trong môi trường công nghiệp nặng

Với tiêu chuẩn chống cháy nổ Ex d IIC T6, vỏ nhôm đúc kín khít và mức bảo vệ IP65, T700 có thể hoạt động bền bỉ trong môi trường nhiều bụi, độ ẩm cao hoặc có nguy cơ phát sinh tia lửa điện.

Tùy chọn cấu hình linh hoạt, dễ tích hợp

Thiết bị cho phép lựa chọn nhiều kiểu kết nối, loại tín hiệu đầu ra và vật liệu vỏ đầu nối. Tính linh hoạt này giúp T700 dễ dàng tích hợp vào cả hệ thống mới và các dây chuyền đang vận hành.

Dễ kiểm tra, hiển thị và hiệu chuẩn tại hiện trường

Với màn hình LED 4 chữ số, kỹ sư có thể kiểm tra giá trị nhiệt độ ngay tại điểm đo mà không cần thiết bị phụ trợ. Ngoài ra, khả năng hiệu chỉnh Zero/Span tại chỗ giúp giảm thiểu thời gian gián đoạn sản xuất khi cần hiệu chuẩn.

Độ tin cậy và tuổi thọ cao

T700 có độ ổn định lâu dài, độ trôi tín hiệu thấp, phù hợp với các hệ thống hoạt động liên tục như nhà máy điện, trạm bơm, dây chuyền hóa chất.

Tối ưu đo nhiệt trong môi trường công nghiệp nặng

Cảm biến nhiệt độ Wise T700 không chỉ là thiết bị đo nhiệt đơn thuần, mà là giải pháp tích hợp đo lường – truyền tín hiệu – hiển thị tại chỗ, đáp ứng đầy đủ các tiêu chuẩn công nghiệp về độ chính xác, độ bền và an toàn phòng nổ. Từ môi trường có nhiễu điện mạnh đến khu vực nguy hiểm cháy nổ, T700 luôn cho thấy sự ổn định và tin cậy trong vận hành.

Nếu bạn đang tìm kiếm một thiết bị đo nhiệt độ phù hợp với hệ thống PLC, DCS hoặc cần tín hiệu 4~20mA ổn định đi xa, Wise T700 là lựa chọn đáng để cân nhắc.

Để được tư vấn lựa chọn đúng cấu hình hoặc báo giá thiết bị, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi ngay hôm nay.
