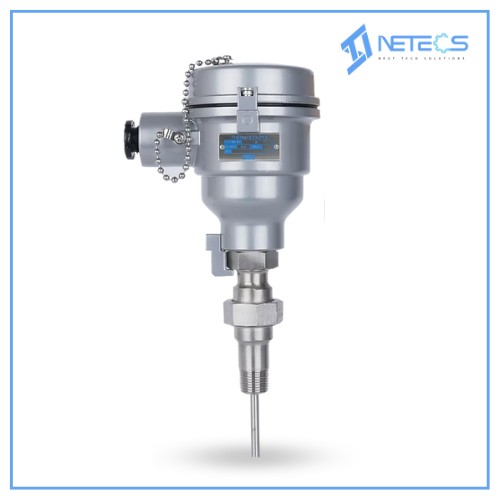

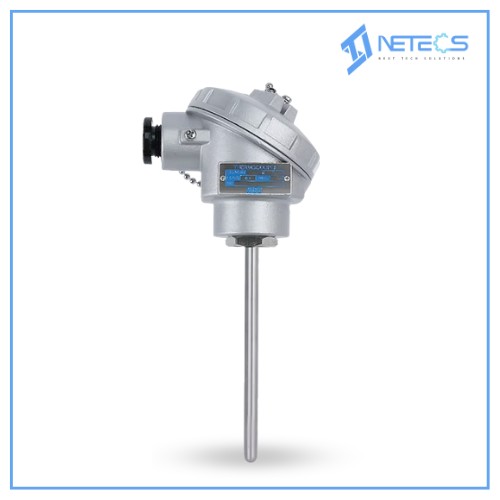

Cảm biến nhiệt độ Wise R110 series (R111, R112)

1. Giới thiệu tổng quan

Cảm biến nhiệt độ Wise R110 là thiết bị đo nhiệt chuyên dụng sử dụng ống bảo vệ kim loại, được thiết kế cho các môi trường công nghiệp khắc nghiệt như hệ thống nhiệt, bồn áp suất, và đường ống gia nhiệt. Với cấu trúc phản ứng nhanh và khả năng chịu ăn mòn tốt, R110 mang đến giải pháp giám sát nhiệt độ ổn định và chính xác cho các ứng dụng từ hóa chất, dầu khí đến thực phẩm và năng lượng.

2. Cấu tạo & nguyên lý hoạt động

Cảm biến nhiệt độ Wise R110 thuộc loại thermocouple có ống bảo vệ kim loại, gồm ba thành phần chính:

·       Phần tử đo (element wire): sử dụng cặp dây nhiệt điện loại K, J, T hoặc E, được cách điện bằng ống sứ.

·       Ống bảo vệ (protection tube): bằng inox 304 hoặc 316L, có nhiệm vụ bảo vệ ruột đo khỏi va đập cơ học, ăn mòn và tác động nhiệt môi trường.

·       Đầu nối (head): bằng ALDC sơn epoxy hoặc thép không gỉ, đảm bảo kết nối kín và an toàn.

Thiết kế này giúp R110 phản hồi nhanh với biến thiên nhiệt, nhờ phần tử đo tiếp xúc gần với môi trường cần đo. Đồng thời, cấu trúc tuyến tính của dây và ống kim loại giúp loại bỏ ảnh hưởng của điện trở dây dẫn – một ưu điểm so với các loại RTD có cáp nối dài.

R110 có thể được cấu hình dạng:

·       Đầu đo đơn (R111): dùng trong các ứng dụng thông thường.

·       Đầu đo kép (R112): cho các hệ thống yêu cầu dự phòng tín hiệu hoặc giám sát kép cùng lúc.

3. Phân loại theo loại cặp nhiệt điện

Cảm biến nhiệt độ Wise R110 hỗ trợ bốn loại cặp nhiệt điện phổ biến: K, J, T, E, mỗi loại phù hợp với các dải nhiệt độ và điều kiện môi trường khác nhau. Tất cả đều tuân thủ tiêu chuẩn IEC/DIN/JIS với độ sai số nằm trong Class 2 (±0.75%) hoặc Class 1 tùy yêu cầu.

Type K – phổ biến, ổn định

·       Cấu tạo: Chromel – Alumel

·       Dải đo: ~ -200°C đến +1.200°C

·       Ứng dụng: Lò điện trở, hệ thống gia nhiệt công nghiệp, nhiệt điện

Type J – thích hợp môi trường không oxy hóa

·       Cấu tạo: Iron – Constantan

·       Dải đo: ~ -40°C đến +750°C

·       Ưu điểm: Nhạy, phù hợp với môi trường khô, không có oxy

·       Ứng dụng: Thiết bị gia nhiệt trong dầu, khí hoặc hơi khô

Type T – độ chính xác cao ở nhiệt độ thấp

·       Cấu tạo: Copper – Constantan

·       Dải đo: ~ -200°C đến +350°C

·       Ứng dụng: Kho lạnh, hệ thống thực phẩm, bảo quản dược phẩm

Type E – hệ số điện áp cao nhất

·       Cấu tạo: Chromel – Constantan

·       Dải đo: ~ -200°C đến +900°C

·       Ưu điểm: Cho tín hiệu mạnh nhất, lý tưởng cho đo nhiệt độ thấp cần độ phân giải cao

4. Vật liệu & đường kính ống bảo vệ

Một trong những điểm nổi bật của cảm biến nhiệt độ Wise R110 là khả năng tùy chọn vật liệu và đường kính ống bảo vệ để phù hợp với từng môi trường đo cụ thể trong công nghiệp.

Vật liệu ống bảo vệ

·       Inox 304 (304SS): Phổ biến, giá thành hợp lý, thích hợp với môi trường không ăn mòn mạnh.

·       Inox 316L (316L SS): Chống ăn mòn cao hơn, đặc biệt phù hợp với môi trường có hóa chất hoặc hơi axit.

·       Ngoài ra còn có tùy chọn “Other” cho các vật liệu đặc biệt nếu có yêu cầu riêng.

Đường kính ống và dây đo

Wise R110 cung cấp nhiều mức đường kính ống ngoài (OD) và dây đo bên trong, từ nhỏ gọn đến công nghiệp nặng:

Lưu ý khi chọn đường kính

·       Ống nhỏ (6.4–10 mm): Phản ứng nhanh, lắp dễ trong không gian hẹp.

·       Ống lớn (15–21.7 mm): Bền hơn, chịu va đập cơ học và áp suất cao tốt hơn, thích hợp cho công nghiệp nặng.

5. Kiểu lắp và kết nối đa dạng

Để đảm bảo khả năng tích hợp linh hoạt vào nhiều hệ thống khác nhau, cảm biến nhiệt độ Wise R110 hỗ trợ đa dạng phương thức lắp đặt và chuẩn kết nối, phù hợp cho cả hệ thống mới lẫn thay thế thiết bị cũ.

Chuẩn kết nối ren (Threaded connection)

·       PF / PT / NPT / M20x1.5P – Tùy theo yêu cầu hệ thống, giúp kết nối nhanh, dễ bảo trì.

·       Phù hợp cho đường ống nhỏ, hệ thống có không gian hạn chế.

Chuẩn mặt bích (Flange connection)

·       Hỗ trợ các chuẩn phổ biến:

o   JIS 5K / 10K / 20K (RF hoặc FF)

o   ANSI B16.5 Class 150 / 300 / 600 / 900 / 1500 / 2500

o   RTJ (Ring Type Joint) – cho các ứng dụng áp suất cao

·       Thích hợp với bồn áp lực, ống lớn, hoặc môi trường cần độ kín cao.

Dạng fitting hoặc lắp di động

·       Compression fitting – dễ lắp và thay thế nhanh

·       Movable flange / thread – cho phép điều chỉnh độ sâu cảm biến trong quá trình lắp đặt

Chiều dài insert (Insert length)

·       Có thể cấu hình từ 100 mm đến 10.000 mm, phù hợp với cả bồn chứa nông lẫn sâu, hoặc đường ống dài.

6. Ứng dụng thực tế

Nhờ thiết kế chắc chắn và khả năng chịu nhiệt – chịu ăn mòn cao, cảm biến nhiệt độ Wise R110 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp đòi hỏi kiểm soát nhiệt độ chính xác và ổn định.

Ngành hóa chất – dầu khí

R110 được sử dụng để đo nhiệt độ trong các đường ống phản ứng, bồn trộn hóa chất, hoặc hệ thống gia nhiệt bằng hơi. Với vật liệu ống inox 316L và kết nối mặt bích, thiết bị đáp ứng tốt yêu cầu khắt khe về chống ăn mòn và độ kín.

Nhà máy thực phẩm & dược phẩm

Trong các lò hấp, hệ thống nồi hơi, hoặc đường ống gia nhiệt gián tiếp, cảm biến dạng J hoặc T của R110 giúp theo dõi nhiệt độ ổn định ở dải trung bình thấp, phục vụ kiểm soát chất lượng và an toàn thực phẩm.

Công nghiệp nhiệt – điện

R110 được lắp trong hệ thống nồi hơi, đường cấp nước nóng, ống xả nhiệt để giám sát liên tục nhiệt độ dòng chảy, giúp vận hành nhà máy điện hiệu quả và an toàn.

Luyện kim & xử lý nhiệt

Cảm biến được sử dụng tại các bồn nấu, ống nhiệt công nghiệp, nơi có nhiệt độ cao và cần tín hiệu phản hồi nhanh để tránh vượt ngưỡng nhiệt nguy hiểm cho hệ thống.

7. Ưu điểm kỹ thuật nổi bật

Phản hồi nhanh, độ trễ thấp

Nhờ cấu trúc tuyến tính giữa phần tử đo và ống bảo vệ, cảm biến nhiệt độ Wise R110 có khả năng đáp ứng nhanh với các thay đổi nhiệt độ. Điều này giúp giảm sai số trong những quy trình cần kiểm soát nhiệt nghiêm ngặt theo thời gian thực.

Chịu nhiệt, chịu ăn mòn tốt

Ống bảo vệ bằng inox 304 hoặc 316L cho phép cảm biến hoạt động ổn định trong môi trường có hơi hóa chất, độ ẩm cao hoặc áp lực lớn. Phù hợp với các nhà máy hóa chất, dầu khí, và thực phẩm.

Tùy biến cấu hình linh hoạt

Người dùng có thể chọn:

·       Loại đầu đo: R111 (đơn) hoặc R112 (kép)

·       Đường kính ống: từ 6.4 mm đến 21.7 mm

·       Loại kết nối: ren, mặt bích, fitting

·       Chiều dài chèn: từ 100 mm đến 10.000 mm

Tích hợp dễ dàng vào hệ thống hiện hữu

Với khả năng hỗ trợ các chuẩn công nghiệp như JIS, ANSI, NPT, PT, R110 dễ dàng lắp đặt trong cả hệ thống mới lẫn hệ thống nâng cấp, giúp tối ưu chi phí bảo trì và thay thế.

8. Khuyến nghị lựa chọn cấu hình

Việc chọn đúng cấu hình cho cảm biến nhiệt độ Wise R110 không chỉ đảm bảo độ chính xác trong đo lường mà còn giúp tối ưu độ bền, giảm chi phí bảo trì và thời gian dừng máy. Dưới đây là một số gợi ý cấu hình theo nhu cầu ứng dụng:

Chọn R111 hay R112?

·       R111 (Single Element): Dùng cho các ứng dụng thông thường, không yêu cầu tín hiệu dự phòng.

·       R112 (Duplex Element): Phù hợp cho hệ thống phản ứng liên tục, yêu cầu giám sát kép hoặc tích hợp báo động và kiểm soát đồng thời.

Chọn loại cặp nhiệt điện

·       K, J: Phổ biến, phù hợp cho hầu hết ứng dụng nhiệt độ trung bình – cao.

·       T, E: Thích hợp cho môi trường nhiệt độ thấp hoặc yêu cầu tín hiệu mạnh, ổn định.

Vật liệu đầu nối và ống bảo vệ

·       ALDC (sơn epoxy): Chi phí thấp, dùng cho môi trường thông thường.

·       304SS / 316L SS: Chống ăn mòn tốt, dùng trong hóa chất, hơi nóng, môi trường ẩm.

Lắp ren hay mặt bích?

·       Kết nối ren (PF, NPT, M20): Lắp nhanh, dễ bảo trì – thích hợp đường ống có áp lực thấp.

·       Kết nối mặt bích (JIS, ANSI): Dùng cho bồn áp suất, hệ thống có độ kín cao, hoặc môi trường rung động mạnh.

Chiều dài insert

·       Nên chọn chiều dài sao cho phần đầu đo nằm hoàn toàn trong vùng nhiệt ổn định (thường từ 100 mm trở lên).

·       Trường hợp đo trong ống dẫn nhiệt hoặc bồn lớn, có thể chọn chiều dài lên đến 1.000 – 2.000 mm hoặc hơn.

Giải pháp đo nhiệt tin cậy cho công nghiệp

Với thiết kế bền bỉ, phản ứng nhanh và cấu hình đa dạng, cảm biến nhiệt độ Wise R110 là lựa chọn đáng tin cậy cho các hệ thống đo nhiệt trong môi trường công nghiệp khắc nghiệt. Thiết bị không chỉ phù hợp với các ứng dụng mới, mà còn dễ dàng tích hợp vào hệ thống hiện hữu nhờ hỗ trợ nhiều chuẩn kết nối và vật liệu linh hoạt.

Cần tư vấn chọn cấu hình phù hợp?
 Hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ đầy đủ về loại cảm biến, kiểu lắp, vật liệu và thông số kỹ thuật phù hợp nhất với môi trường vận hành thực tế của bạn.
