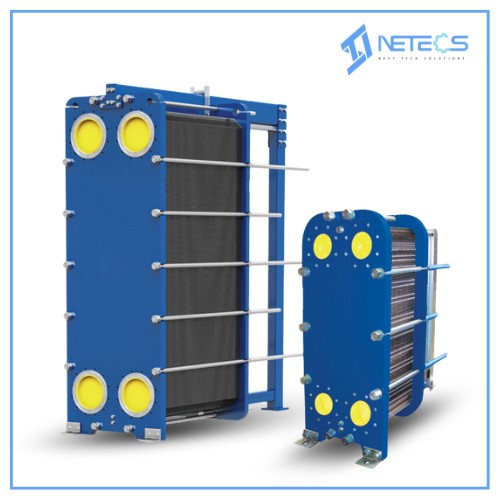

Bộ trao đổi nhiệt dạng tấm SONDEX

1. Bộ trao đổi nhiệt dạng tấm SONDEX® là gì?

Bộ trao đổi nhiệt dạng tấm SONDEX® (Plate Heat Exchanger - PHE) là thiết bị công nghiệp được sử dụng để truyền nhiệt hiệu quả giữa hai môi chất lỏng hoặc khí có nhiệt độ khác nhau mà không cần tiếp xúc trực tiếp. Với cấu tạo từ các tấm kim loại mỏng (thép không gỉ hoặc titan) có hoa văn dập nổi đặc biệt, SONDEX® giúp tối ưu hóa khả năng trao đổi nhiệt, đảm bảo hiệu suất cao và tiết kiệm năng lượng đáng kể.

Bộ trao đổi nhiệt dạng tấm SONDEX® nổi bật nhờ khả năng tùy biến linh hoạt, đáp ứng chính xác các nhu cầu nhiệt độ, áp suất và lưu lượng của từng ngành công nghiệp cụ thể như thực phẩm, hóa chất, HVAC, hay hàng hải. Thiết kế tiên tiến giúp SONDEX® có kích thước nhỏ gọn, chi phí đầu tư và vận hành thấp hơn đáng kể so với các dạng trao đổi nhiệt truyền thống khác.

2. Nguyên lý hoạt động bộ trao đổi nhiệt dạng tấm SONDEX®

Nguyên lý hoạt động cơ bản của bộ trao đổi nhiệt dạng tấm SONDEX® dựa trên sự truyền nhiệt giữa hai dòng lưu chất chảy theo hướng ngược chiều nhau (counter-current flow). Hai môi chất nóng và lạnh được đưa vào hệ thống thông qua các cổng kết nối trên đầu thiết bị. Khi đi qua bộ trao đổi nhiệt, các chất lỏng di chuyển xen kẽ giữa các khe hẹp hình thành từ các tấm kim loại xếp liên tiếp nhau, được cách ly bởi gioăng làm kín đặc biệt (gasket).

Các tấm kim loại trong bộ trao đổi nhiệt dạng tấm SONDEX® có hoa văn dạng xương cá (fishbone) hoặc dòng chảy tự do (Free Flow), giúp tạo ra dòng chảy rối, tăng tối đa diện tích tiếp xúc, từ đó nâng cao đáng kể hiệu quả trao đổi nhiệt. Thiết kế này cũng hạn chế tối đa hiện tượng cáu cặn và tăng tuổi thọ thiết bị.

Quá trình trao đổi nhiệt diễn ra liên tục, nhiệt từ môi chất nóng sẽ truyền qua bề mặt các tấm kim loại và làm nóng dòng chất lỏng lạnh ở phía bên kia. Các chất lỏng hoàn toàn không tiếp xúc trực tiếp với nhau, đảm bảo độ an toàn cao cho các ứng dụng nhạy cảm trong công nghiệp thực phẩm hoặc hóa chất.

Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả này, bộ trao đổi nhiệt dạng tấm SONDEX® luôn được tin dùng bởi khả năng hoạt động ổn định, hiệu suất trao đổi nhiệt cao, dễ dàng bảo trì và tiết kiệm năng lượng vượt trội so với các công nghệ trao đổi nhiệt truyền thống khác.

3. Cấu tạo chi tiết của bộ trao đổi nhiệt dạng tấm SONDEX®

Cấu tạo bộ trao đổi nhiệt dạng tấm SONDEX® bao gồm nhiều chi tiết được thiết kế chính xác và chặt chẽ, giúp thiết bị đạt hiệu quả truyền nhiệt tối ưu và độ bền cao trong quá trình sử dụng. Dưới đây là các bộ phận chính của thiết bị này:

3.1 Khung đỡ và tiêu chuẩn chất lượng (PED, ASME)

Khung đỡ bộ trao đổi nhiệt dạng tấm SONDEX® được chế tạo bằng thép carbon chất lượng cao, đảm bảo độ bền, chịu được áp lực và nhiệt độ cao. Toàn bộ quá trình sản xuất và thiết kế tuân thủ nghiêm ngặt theo các tiêu chuẩn quốc tế như PED 2014/68/EU (Chỉ thị thiết bị áp lực của Châu Âu) và ASME sec VIII (Tiêu chuẩn áp lực của Mỹ). Điều này đảm bảo sản phẩm không chỉ đạt hiệu suất cao mà còn tuyệt đối an toàn trong mọi điều kiện vận hành.

3.2 Các bộ phận chính của bộ trao đổi nhiệt dạng tấm SONDEX®

• Thanh cố định (Tie bolt): Các thanh cố định được thiết kế chắc chắn, giữ chặt cụm tấm trong khung và giúp đảm bảo áp lực đồng đều trên toàn bộ thiết bị. Việc siết chặt thanh cố định có thể thực hiện dễ dàng từ một phía, giảm thời gian bảo trì và tháo lắp thiết bị.
• Thanh dẫn (Guiding bar): Thanh dẫn là bộ phận quan trọng, giúp căn chỉnh và giữ các tấm truyền nhiệt thẳng hàng trong quá trình lắp ráp và bảo trì, hạn chế tối đa hiện tượng cong vênh hay lệch vị trí các tấm.
• Cụm tấm truyền nhiệt (Plate pack): Đây là "trái tim" của bộ trao đổi nhiệt, gồm nhiều tấm kim loại mỏng được làm từ thép không gỉ (AISI 304/316) hoặc titan, tùy theo yêu cầu của từng ứng dụng. Các tấm này có hoa văn dập nổi dạng xương cá (fishbone) hoặc dòng chảy tự do (Free Flow), tăng cường hiệu suất trao đổi nhiệt thông qua tạo dòng chảy rối và giảm tối đa khả năng bám cặn trên bề mặt.

3.3 Gioăng làm kín và công nghệ Sonder Lock độc quyền

Một điểm đặc biệt trong cấu tạo bộ trao đổi nhiệt dạng tấm SONDEX® là sử dụng hệ thống gioăng làm kín công nghệ Sonder Lock độc quyền. Gioăng Sonder Lock được thiết kế với các nút cao su đặc biệt, khớp chặt vào từng tấm truyền nhiệt, giúp cố định và căn chỉnh chính xác các tấm với nhau trong quá trình lắp đặt. Công nghệ này không chỉ tăng cường độ kín khít, hạn chế tối đa nguy cơ rò rỉ mà còn giúp việc bảo trì, tháo lắp trở nên nhanh chóng và dễ dàng hơn rất nhiều.

Việc sử dụng gioăng Sonder Lock kết hợp với các vật liệu gioăng chất lượng cao như NBR, EPDM hay Viton, tùy theo ứng dụng cụ thể, giúp bộ trao đổi nhiệt dạng tấm SONDEX® đạt độ bền vượt trội, ổn định lâu dài trong mọi điều kiện làm việc.

4. Đặc điểm nổi bật của bộ trao đổi nhiệt dạng tấm SONDEX®

4.1 Hiệu suất truyền nhiệt cao nhờ hoa văn tấm truyền nhiệt đặc biệt

Bộ trao đổi nhiệt dạng tấm SONDEX® sở hữu hiệu suất vượt trội nhờ thiết kế hoa văn đặc biệt trên các tấm truyền nhiệt. Các hoa văn này bao gồm dạng xương cá (fishbone), dòng chảy tự do (Free Flow) và kiểu bán hàn (Semi-Welded). Mỗi kiểu hoa văn đều có chức năng riêng:

• Hoa văn fishbone: Tạo dòng chảy rối mạnh, tăng diện tích tiếp xúc nhiệt, tối ưu hiệu quả truyền nhiệt ngay cả với các môi chất có độ nhớt thấp hoặc trung bình.
• Hoa văn Free Flow: Cho phép chất lỏng chứa hạt hoặc chất xơ dễ dàng đi qua, hạn chế tối đa hiện tượng tắc nghẽn và bám cặn, rất thích hợp cho ngành công nghiệp thực phẩm, giấy và nước thải.
• Hoa văn Semi-Welded: Kết hợp ưu điểm giữa các tấm hàn kín và các tấm gioăng thông thường, thích hợp cho ứng dụng với áp suất và nhiệt độ cao hoặc khi làm việc với các môi chất dễ bay hơi và hóa chất mạnh.

Nhờ các thiết kế này, bộ trao đổi nhiệt SONDEX® đạt hiệu quả truyền nhiệt vượt trội, giúp tối ưu năng lượng và giảm diện tích lắp đặt thiết bị.

4.2 Công nghệ Sonder Safe – Chống rò rỉ tuyệt đối, an toàn cao

Công nghệ Sonder Safe độc quyền của SONDEX® là giải pháp bảo vệ tối ưu, được phát triển nhằm ngăn chặn hoàn toàn khả năng rò rỉ và trộn lẫn các môi chất trong quá trình sử dụng. Các tấm truyền nhiệt Sonder Safe được chế tạo bằng cách hàn laser hai tấm lại với nhau tại các điểm kết nối, tạo ra một lớp bảo vệ kép.

Khi xảy ra sự cố hư hỏng như nứt tấm hoặc rò rỉ gioăng, chất lỏng sẽ thoát ra ngoài một cách dễ dàng và hiển thị rõ ràng bên ngoài bộ trao đổi nhiệt. Điều này giúp phát hiện nhanh chóng vị trí xảy ra sự cố, đảm bảo an toàn tuyệt đối cho sản phẩm, con người và môi trường xung quanh.

4.3 Tiết kiệm năng lượng, giảm chi phí vận hành tối đa

Bộ trao đổi nhiệt dạng tấm SONDEX® với hiệu suất truyền nhiệt cao giúp giảm đáng kể nhu cầu sử dụng năng lượng trong hệ thống. Với diện tích truyền nhiệt lớn và khả năng hoạt động hiệu quả ngay cả với sự chênh lệch nhiệt độ thấp, SONDEX® giảm thiểu mức tiêu thụ năng lượng, từ đó tiết kiệm đáng kể chi phí vận hành hàng năm.

Đồng thời, thiết kế nhỏ gọn, dễ bảo trì và khả năng chống bám cặn hiệu quả giúp kéo dài chu kỳ bảo dưỡng, giảm thời gian ngừng máy, nâng cao tính ổn định và tuổi thọ của toàn bộ hệ thống.

Với những đặc điểm nổi bật này, bộ trao đổi nhiệt hiệu suất cao SONDEX® không chỉ giúp doanh nghiệp tối ưu hóa quá trình sản xuất mà còn góp phần xây dựng một giải pháp công nghiệp bền vững, hiệu quả kinh tế cao.

5. Ứng dụng thực tế của bộ trao đổi nhiệt dạng tấm SONDEX®

5.1 Ngành công nghiệp thực phẩm và đồ uống

Trong công nghiệp thực phẩm, bộ trao đổi nhiệt SONDEX® được sử dụng rộng rãi cho quá trình thanh trùng, tiệt trùng, làm lạnh nhanh và gia nhiệt trong sản xuất sữa, bia, nước giải khát, thực phẩm đóng hộp. Nhờ khả năng chống bám cặn hiệu quả, thiết bị đảm bảo chất lượng sản phẩm, duy trì vệ sinh an toàn thực phẩm và tiết kiệm chi phí bảo trì.

5.2 HVAC – Hệ thống điều hòa không khí và thông gió

SONDEX® đóng vai trò quan trọng trong các hệ thống HVAC nhờ khả năng truyền nhiệt nhanh, ổn định và kiểm soát chính xác nhiệt độ không khí. Thiết bị được sử dụng trong các tòa nhà thương mại, trung tâm thương mại, bệnh viện và các nhà máy công nghiệp, giúp tối ưu hiệu suất năng lượng, tiết kiệm chi phí vận hành và đảm bảo môi trường làm việc thoải chất lượng cao.

5.3 Công nghiệp hóa chất và hóa dầu

Bộ trao đổi nhiệt SONDEX® đáp ứng hoàn hảo các yêu cầu khắt khe của công nghiệp hóa chất và hóa dầu, đặc biệt là các ứng dụng làm mát, gia nhiệt hoặc ngưng tụ các dung môi, hóa chất ăn mòn. Thiết bị có thể được chế tạo từ các vật liệu đặc biệt như Titan, Hastelloy, đảm bảo độ bền vượt trội khi tiếp xúc với hóa chất mạnh, hạn chế rủi ro ăn mòn và rò rỉ.

5.4 Ngành hàng hải và xử lý nước thải

Trong ngành hàng hải, ứng dụng bộ trao đổi nhiệt SONDEX® phổ biến trong các hệ thống làm mát động cơ tàu thủy, xử lý nước dằn tàu và các hệ thống làm nóng nước ngọt. Đối với ngành xử lý nước thải, SONDEX® hiệu quả cao trong việc làm mát hoặc hâm nóng các bể sinh học, đảm bảo quá trình xử lý diễn ra ổn định, tiết kiệm năng lượng, giảm thiểu chi phí vận hành và bảo trì thiết bị.

6. Hướng dẫn lựa chọn bộ trao đổi nhiệt dạng tấm SONDEX® phù hợp

Việc lựa chọn bộ trao đổi nhiệt SONDEX phù hợp không chỉ đảm bảo hiệu suất hoạt động cao nhất mà còn kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và vận hành. Dưới đây là những yếu tố quan trọng mà bạn cần cân nhắc khi lựa chọn thiết bị:

6.1 Các yếu tố quan trọng cần cân nhắc khi lựa chọn

6.1.1 Áp suất vận hành:
Đảm bảo thiết bị được lựa chọn chịu được mức áp suất tối đa trong hệ thống của bạn. Các sản phẩm SONDEX thường đáp ứng các mức áp suất từ 0.6 MPa đến 3.0 MPa (87-435 psi).

6.1.2 Nhiệt độ vận hành:
Xác định chính xác khoảng nhiệt độ của môi chất sẽ giúp bạn chọn đúng loại vật liệu và gioăng làm kín phù hợp. Bộ trao đổi nhiệt dạng tấm SONDEX thường hoạt động trong khoảng nhiệt độ từ -20°C đến 180°C, phù hợp đa số các ứng dụng công nghiệp.

6.1.3 Tính chất hóa học và vật lý của chất lỏng:
Việc xác định đúng đặc tính như độ nhớt, khả năng ăn mòn và xu hướng đóng cặn sẽ giúp lựa chọn hoa văn tấm truyền nhiệt phù hợp nhất. Chẳng hạn, chất lỏng dễ gây cáu cặn cần sử dụng các hoa văn Free Flow để hạn chế bám bẩn.

6.2 Bảng thông số kỹ thuật bộ trao đổi nhiệt và hướng dẫn đọc hiểu thông số

Thông số kỹ thuật chính mà bạn cần quan tâm khi lựa chọn bộ trao đổi nhiệt SONDEX gồm:

• Lưu lượng dòng chảy: từ 50 l/h đến 7,200 m³/h.
• Kích thước kết nối: DN25 đến DN650 (1" – 26").
• Áp suất thiết kế: Thường được ghi rõ trên bảng thông số kỹ thuật của thiết bị.
• Chất liệu bộ tấm trao đổi nhiệt: Thép không gỉ (AISI 304/316), titan hoặc vật liệu đặc biệt như Hastelloy tùy theo đặc điểm môi chất.

Ví dụ, thông số kỹ thuật ghi “PED 2014/68/EU” hoặc “ASME sec VIII” thể hiện thiết bị tuân thủ tiêu chuẩn an toàn áp suất nghiêm ngặt của châu Âu và Hoa Kỳ, đảm bảo sự an toàn tuyệt đối khi vận hành.

6.3 Tư vấn chọn loại vật liệu tấm và gioăng phù hợp

6.3.1       Vật liệu tấm truyền nhiệt:

·       Thép không gỉ AISI 304/316: Thích hợp cho môi chất thông thường, ít ăn mòn như nước, dầu, sản phẩm thực phẩm.

·       Titan: Chọn khi xử lý môi chất ăn mòn cao như nước biển, dung dịch hóa chất mạnh trong công nghiệp hóa chất.

6.3.2       Vật liệu gioăng làm kín:

·       NBR (Nitrile): Thích hợp cho dầu, nhiên liệu, nước làm mát thông thường.

·       EPDM: Dùng cho các môi chất nóng, hơi nước và dung dịch kiềm yếu trong ngành thực phẩm, HVAC.

·       Viton: Chọn khi môi chất là hóa chất ăn mòn, dung môi mạnh, nhiệt độ cao.

Xem xét kỹ các yếu tố này sẽ giúp bạn lựa chọn bộ trao đổi nhiệt SONDEX không chỉ đảm bảo hiệu suất cao nhất mà còn tiết kiệm tối đa chi phí bảo trì, năng lượng vận hành và tối ưu tuổi thọ hệ thống

7. Quy trình bảo trì, vệ sinh và bảo dưỡng bộ trao đổi nhiệt dạng tấm SONDEX®

7.1 Các bước vệ sinh, bảo trì định kỳ

Việc bảo trì bộ trao đổi nhiệt dạng tấm thường xuyên giúp duy trì hiệu suất ổn định, giảm thiểu sự cố phát sinh. Dưới đây là các bước vệ sinh định kỳ:

• Ngắt hệ thống và tháo thiết bị: Đảm bảo ngắt nguồn, xả hết chất lỏng trước khi tháo lắp.
• Kiểm tra gioăng và các tấm truyền nhiệt: Đánh giá tình trạng gioăng và tấm có bị nứt, ăn mòn hoặc biến dạng hay không.
• Vệ sinh bộ trao đổi nhiệt SONDEX: Dùng dung dịch tẩy rửa phù hợp hoặc nước sạch áp suất cao để loại bỏ cặn bẩn, các chất tích tụ.
• Lắp ráp lại thiết bị: Đảm bảo gioăng và các tấm được lắp đúng vị trí, xiết chặt các thanh cố định theo lực khuyến cáo của nhà sản xuất.
• Kiểm tra vận hành: Mở van từ từ, theo dõi áp suất, nhiệt độ, đảm bảo không có rò rỉ xảy ra trước khi hoạt động bình thường.

7.2 Dấu hiệu nhận biết khi nào cần bảo dưỡng hoặc thay gioăng, tấm truyền nhiệt

• Hiệu suất trao đổi nhiệt giảm đáng kể so với thông số thiết kế ban đầu.
• Áp suất hoạt động bất thường, dao động mạnh trong quá trình vận hành.
• Xuất hiện hiện tượng rò rỉ chất lỏng tại các khe nối, góc cạnh của thiết bị.
• Gioăng bị giòn, biến dạng, xuất hiện vết nứt hoặc ăn mòn trên bề mặt tấm.

Việc thay thế gioăng trao đổi nhiệt và các tấm truyền nhiệt đúng lúc là điều quan trọng để duy trì ổn định hệ thống và tránh các sự cố nghiêm trọng trong quá trình vận hành.

8. Lợi ích khi sử dụng bộ trao đổi nhiệt dạng tấm SONDEX®

8.1 Tối ưu hiệu suất hệ thống, giảm thất thoát năng lượng

Một trong những lợi ích bộ trao đổi nhiệt SONDEX rõ rệt nhất là khả năng truyền nhiệt hiệu quả, giúp tối ưu năng lượng trong hệ thống sản xuất. Công nghệ thiết kế tấm truyền nhiệt dạng fishbone, Free Flow hay Semi-Welded giúp đạt được mức truyền nhiệt cao, giảm đáng kể năng lượng cần thiết để vận hành.

8.2 Dễ dàng mở rộng và nâng cấp hệ thống trao đổi nhiệt

Thiết kế module của SONDEX cho phép mở rộng hệ thống trao đổi nhiệt một cách nhanh chóng và dễ dàng. Khi nhu cầu về công suất tăng lên, doanh nghiệp chỉ cần bổ sung thêm các tấm truyền nhiệt thay vì phải đầu tư toàn bộ hệ thống mới, tiết kiệm đáng kể chi phí đầu tư ban đầu.

8.3 An toàn cao, tuổi thọ lâu dài nhờ công nghệ chống rò rỉ độc quyền

Nhờ áp dụng công nghệ Sonder Safe độc quyền, bộ trao đổi nhiệt SONDEX đảm bảo an toàn tuyệt đối trong quá trình vận hành. Việc phát hiện và ngăn ngừa sớm tình trạng rò rỉ giúp bảo vệ toàn bộ hệ thống, môi trường làm việc và giảm thiểu tối đa chi phí bảo trì, sửa chữa phát sinh. Chính nhờ sự ổn định và độ bền vượt trội, SONDEX luôn là lựa chọn hàng đầu của nhiều doanh nghiệp trong các lĩnh vực công nghiệp.

9. Khách hàng nói gì về bộ trao đổi nhiệt dạng tấm SONDEX®?

Các đánh giá bộ trao đổi nhiệt SONDEX từ khách hàng luôn phản ánh chân thực và rõ ràng hiệu quả sản phẩm:

• Anh Nguyễn Minh Tuấn (Quản lý sản xuất, Nhà máy chế biến sữa):
  “Chúng tôi sử dụng bộ trao đổi nhiệt SONDEX hơn 3 năm nay. Thiết bị hoạt động cực kỳ ổn định, giảm đáng kể chi phí năng lượng và thời gian bảo trì. Công nghệ chống rò rỉ Sonder Safe giúp chúng tôi an tâm tuyệt đối về chất lượng sản phẩm.”
• Chị Trần Thu Hương (Kỹ sư trưởng, Công ty hóa dầu):
  “Hiệu suất vượt trội và tuổi thọ của SONDEX rất ấn tượng, đặc biệt khi hoạt động trong môi trường hóa chất mạnh. Việc bảo trì đơn giản và nhanh chóng giúp chúng tôi giảm rất nhiều chi phí vận hành.”

Những phản hồi thực tế này chính là minh chứng cho chất lượng và hiệu quả của bộ trao đổi nhiệt dạng tấm SONDEX®.

10. Địa chỉ cung cấp bộ trao đổi nhiệt dạng tấm SONDEX® chính hãng tại Việt Nam

Khi có nhu cầu mua bộ trao đổi nhiệt SONDEX, khách hàng nên lựa chọn các đại lý chính hãng SONDEX để đảm bảo chất lượng sản phẩm, quyền lợi bảo hành và hỗ trợ kỹ thuật tốt nhất.

10.1 Thông tin liên hệ đại lý chính hãng SONDEX tại Việt Nam:

(bổ sung thông tin sau)

10.2 Chính sách bảo hành bộ trao đổi nhiệt SONDEX tại Next Tech:

• Thời gian bảo hành chính hãng từ 12 đến 24 tháng, tùy theo model sản phẩm.
• Dịch vụ hậu mãi nhanh chóng, chuyên nghiệp, có đội ngũ kỹ thuật viên hỗ trợ tận nơi.
• Cung cấp đầy đủ phụ kiện thay thế chính hãng, đảm bảo sản phẩm hoạt động ổn định trong thời gian dài.

·        Bộ trao đổi nhiệt dạng tấm SONDEX® nổi bật với khả năng truyền nhiệt hiệu quả cao, tiết kiệm năng lượng vượt trội, cùng độ an toàn tuyệt đối nhờ công nghệ chống rò rỉ độc quyền. Việc lựa chọn sản phẩm này chính là giải pháp tối ưu, tiết kiệm chi phí và mang lại hiệu quả bền vững cho doanh nghiệp.

·        Nếu bạn quan tâm và cần tư vấn chi tiết hơn về bộ trao đổi nhiệt dạng tấm SONDEX, đừng ngần ngại liên hệ tư vấn bộ trao đổi nhiệt SONDEX ngay hôm nay để nhận hỗ trợ tốt nhất từ đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi!
